Empfang von Faxen funktioniert, der Versand leider nicht (Bintec be.ip plus).

  • Mein David Server empfängt Faxe (Bintec be.ip plus) , aber beim Versand erscheint folgende Meldung im Log-Eintrag:

    ISDN_API_REGISTER (ApplID: 7)

    RECEIVE ENABLE: OK

    RECEIVE DISABLE

    Selected Protocol : Fax (T30)

    CONNECT_REQ 01703069548

    CONNECT_CONF

    DISCONNECT_IND (0x34AA) Switching equipment congestion

    DISCONNECT_RESP

    ISDN_API_RELEASE (ApplID: 7)

    ISDN_API_REGISTER (ApplID:

    RECEIVE ENABLE: OK

    RECEIVE DISABLE

    RECEIVE ENABLE: OK


    In der Bintec erscheint in der Anrufliste kein Eintrag, rufe ich die Faxnummer von einem Telefon an schon.

    Noch ein Nachtrag. Ich habe mal einen TAPI-Client auf dem Server installiert, dieser funktioniert soweit. Das Einzige was mich wundert ist, dass obwohl automatische Amtsholung aktiviert ist muss eine 0 mehr gewählt werden, also kein automatisches Amt geholt wird.

  • Der entscheidende Teil der CAPI Meldung

    Switching equipment congestion


    Auf Deutsch:

    Überlastung der Vermittlungseinrichtungen

    Entweder ist da tatsächlich ein Kanal nicht frei, oder es scheitert vielleicht schlicht an der Konfiguration der Amtsholung, eventuell auch schlicht bei der Kanalzuweisung?

  • Das von der CAPI gemeldete Problem sagt nicht das auf dem Bintec Router kein freier Kanal ist, sondern das die CAPI auf dem David Server keinen freien Verbindungsweg hat.

    Du musst also vor allem erst mal auf dem David Server nach dem Fehler in der CAPI Konfiguration suchen.

    Dieser Fehler ist typisch für Fehlkonfigurationen bei der CAPI Kanalzuordnung oder bei der Amtsholung durch den Port des David Servers.
    Wenn z.B. erwartet wird das erst eine Amtskennziffer gewählt werden soll und dann eine Zeit x zu warten ist, der David Server Port aber nach senden der Amtskennziffer nicht wartet bis das Amt bereitsteht sondern gleich weitermacht erhält er halt ein Vermittlungseinrichtung überlastet.
    Ähnlich sieht es aus wenn die CAPI x Kanäle hat von denen ein Teil für eingehende Verbindungen reserviert ist und ein anderer für ausgehende Verbindungen, der David Server Port das aber nicht weiß und daher schlicht ständig die falschen Ports nutzt.

    Ich kann Dir hier leider nur Tipps geben, ich kann ja Deine Konfiguration nicht vollständig anschauen.

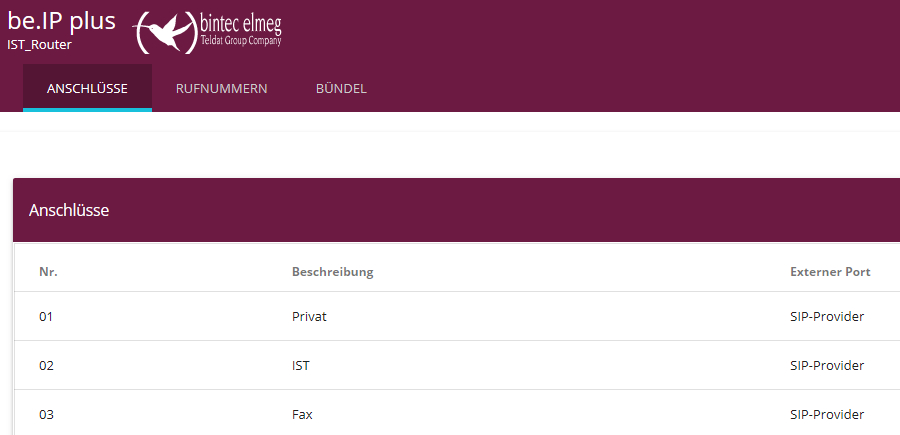

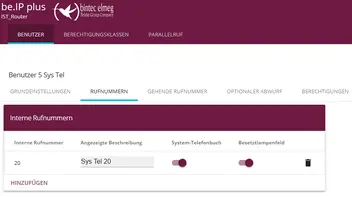

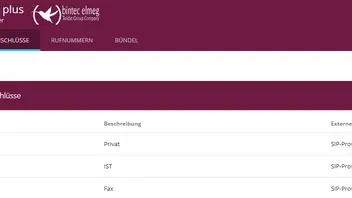

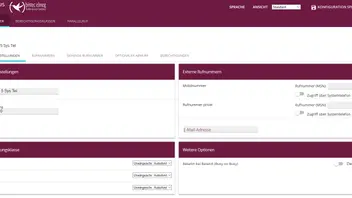

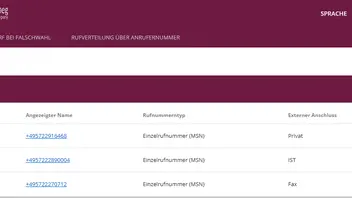

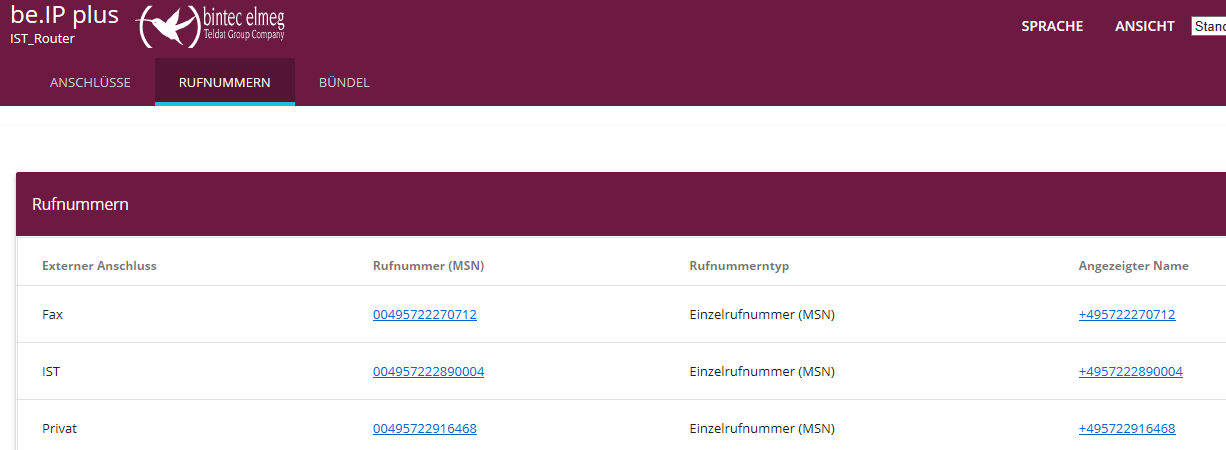

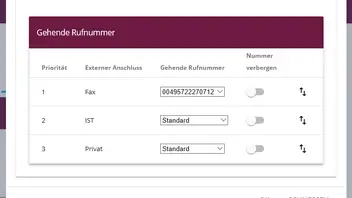

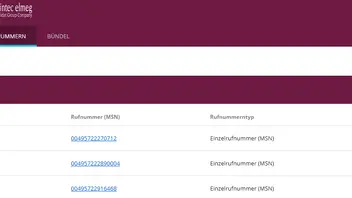

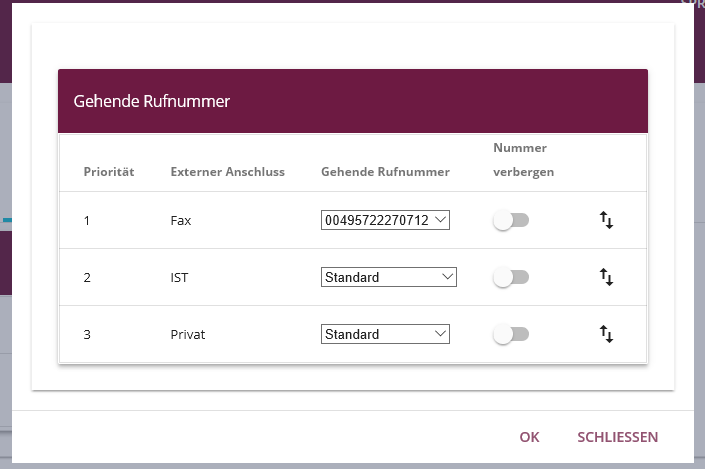

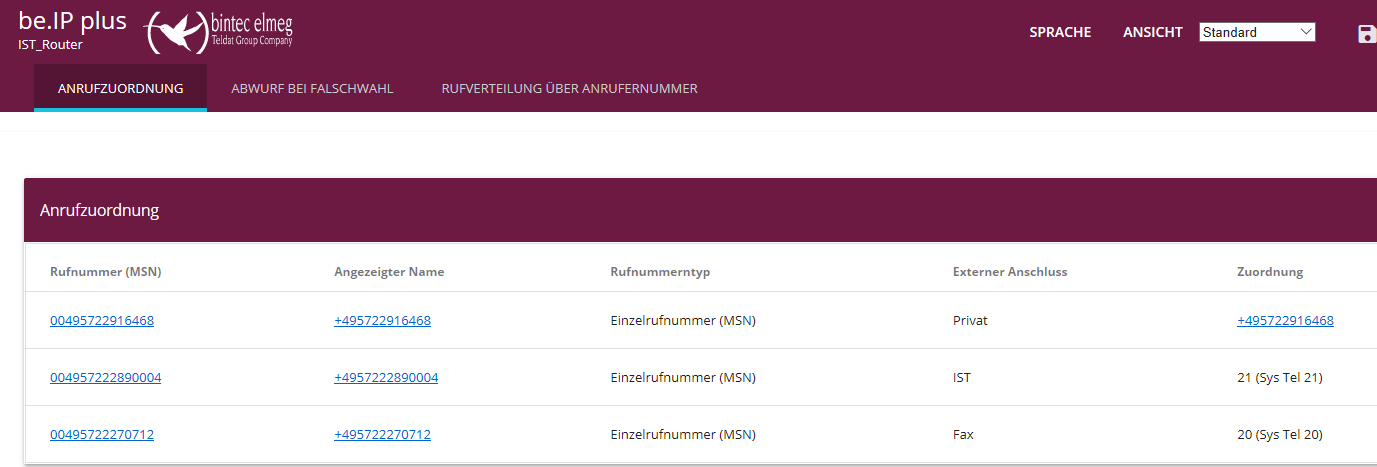

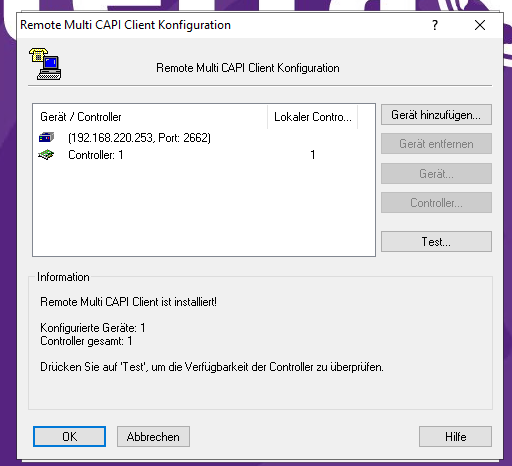

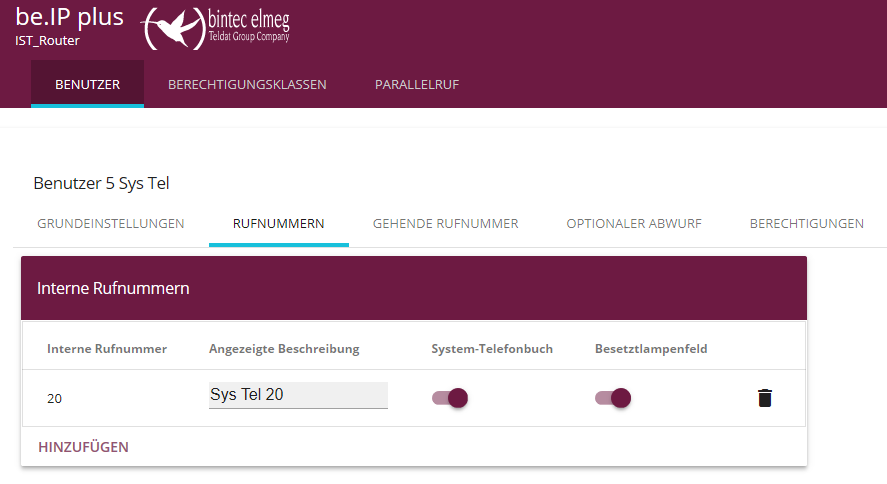

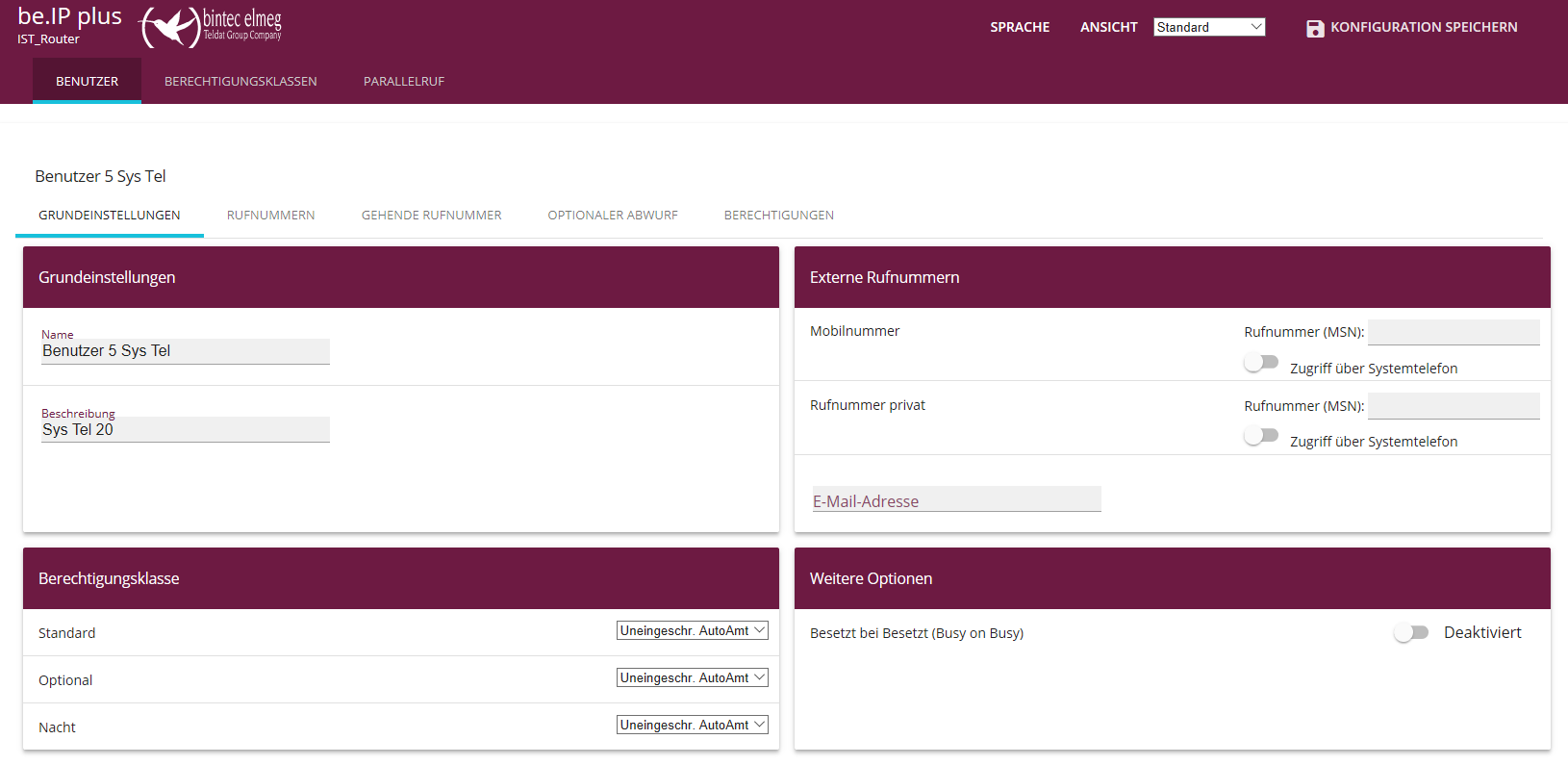

    Deine Screenshots sind übrigens auch nicht hilfreich, da sie den für die Anbindung des David Servers relevanten Teil der Konfiguration gar nicht abbilden.

  • Sorry, aber Du bist immer noch am völlig falschen Ende unterwegs.

    Da FAXe reinkommen ist die prinzipielle Konfiguration der CAP erst mal nicht das Problem.
    Wäre es das würden auch keine FAXe empfangen werden können.

    Du musst wie ich bereits schrieb nach dem Thema Amtsholung und Kanal Zuweisung gucken.
    Zur Kanalzuweisung kann ich Dir im Zusammenhang mit der Bintec Remote Capi gar nicht weiterhelfen wo Du da suchen musst, ich habe diese noch nier im Einsatz gehabt.
    Ich kann Dir auch leider nicht sagen wie Du auf dem Bintec Router die Amtsholung konfigurieren musst, abe ich auch diesen noch nie genutzt habe.

    Auf David Seite musst Du aber in der Portkonfiguration gucken wie dort die Amtsholung eingestellt ist und ob das dann zur Konfiguration des Bintec passt.

    Die entsprechende Konfiguration findest Du in David\tld\port\#portnummer# und dort in der tld.ini

    Auf dem Bintec musst Du halt selbst schauen.

    Aber vielleicht springt ja auch mal wer ein der sich mit dem Bintec auskennt?

  • OK, die führende 0 ist unter dem Reiter "Allgemein" beim TLD konfiguriert. Hier mla die TLD.ini


    [COMMON]

    ;Transport Layer Driver Initialization File for CAPI compatible boards.

    ;Refer manual for details.

    ;AddPrefix= True

    ; Defines if the TLD should add the national or international prefix number

    ; to the sender ID of incoming voice calls. Set AddPrefix to True if your PBX

    ; does not provide David with these prefix numbers. Use the NationalPrefix and

    ; InternationalPrefix parameters to specify the numbers to be added (see below).


    ;NationalPrefix=00

    ; This setting only takes effect if AddPrefix is set to True (see above).

    ; Specifies the prefix that is to be added in front of the Sender ID of

    ; incoming national voice calls.


    ;InternationalPrefix=000

    ; This setting only takes effect if AddPrefix is set to True (see above).

    ; Specifies the prefix that is to be added in front of the Sender ID of

    ; incoming international voice calls.
    ;From4TX = False

    ; Default is False

    ; Valid is False or True

    ; Defines the content of the »From« field shown in the »Out« folder

    ; with sent faxes. When FALSE is set, the own send identifier is

    ; displayed here (entered as »Fax send identifier« in the David system

    ; configuration). If set to TRUE, this field shows the send identifier

    ; received from the distant station.

    Name = bintec elmeg GmbH (RMCC)

    ; Default is none (left blank)

    ; Specifies the name of the ISDN-Board
    ;CAPIVersion = 0

    ; Default is auto detect

    ; Valid are values 0 to 2

    ; 0 = Unknown

    ; 1 = CAPI 1.1 Interface

    ; 2 = CAPI 2.0 Interface
    Controller = 1

    ; Default is 0 or 1 (see below)

    ; Specifies the number of the ISDN-Board which is to be used.

    ; For CAPI Version 1.1 the Controller starts with value 0.

    ; For CAPI Version 2.0 the Controller starts with value 1.
    Routing = 2

    ; Default is 0

    ; Specifies the method of inbound routing.

    ; 0 is for no routing by TLD (CSID)

    ; 1 is for DDI routing

    ; 2 is for MSN routing
    ;DDIPrefix =

    ; Default is none (left blank)

    ; Takes only effect if Routing = 1

    ; See documentation for details.
    DDILength =

    ; Default is 3

    ; Valid is 1-5

    ; Takes only effect if Routing = 1

    ; See documentation for details.
    ;DDILenOnly = False

    ; Default is False

    ; Valid is True or False

    ; Takes only Effect if Routing = 1

    ; Defines if the TLD should stop receiving DDI Informations if the

    ; expected DDI Substring has been received. If DDILenOnly is set to True

    ; the TLD connects more quick.
    ;DDIOffset = -1

    ; Default is -1

    ; Valid is 1-10

    ; Takes only Effect if Routing = 1

    ; -1 : DDI will be taken from the end of the received DDI String

    ; 0-10 : DDI will be taken from the stated position within the DDI String
    DDIRange =

    ; Default is none (left blank)

    ; Takes only Effect if Routing = 1

    ; Specifies the DDI range the TLD reacts on.
    ;DDIOut =

    ; Default is none (left blank)

    ; Takes only Effect if Routing = 1

    ; Only necessary for some special PBX
    TxMSN = 0

    ; Default is 0

    ; Only necessary for some special PBX.
    RxMSN = 20,270712

    ; Default is none (left blank)

    ; Specifies the Multi Subscriper Numbers the TLD.NLM reacts on.

    ; Multiple MSN's can be specified, seperated by a comma

    ; See documentation for details.
    ;DebugMode = 3

    ; Default is 3

    ; Specifies the depth of technical information recorded.

    ; Valid is 0 - 5

    ; 0 is for none

    ; 1 is for important messages only

    ; 5 is for any capi message
    ;IsULaw = False

    ; Default is False (Use A-Law)

    ; Specifies the local ISDN Voice coding format

    ; Valid is True or False

    ; In Europe A-Law is used, in america æ-Law.
    AnswerDataCalls = FALSE

    ; Default is True

    ; Valid is True or False

    ; Specifies if datacalls (FaxPlus) should be answered by TLD.

    ; This parameter has to be set to FALSE if you want to run e. g. a MPR

    ; and the TLD on the same ISDN Controller.
    ;===========================================================================
    ;TimeOut = 60

    ; Default is 60

    ; Specifies the time (in seconds) before timeout message appears.
    ;ISDN_Service_FaxG3 = 1

    ; Default is 1

    ; Specifies the service which is used for outgoing fax (Group 3)

    ; 0 is for a/b services

    ; 1 is for analog phone
    ;DynamicCSID = True

    ; Default is True

    ; Valid is True or False

    ; Takes only Effect if Routing = 1

    ; Defines if a received DDI should be mirrored within the CSID.
    ;WaitForDisconnect = False

    ; Default is False

    ; Valid is True or False

    ; Defines if the TLD should not force disconnection at the end of fax.

    ; This parameter is necessary for Dr. Neuhaus 3009 Hybrid boards.
    ;HeaderLineFeed = 0

    ; Default is 0

    ; Valid is 0-37

    ; Specifies the number of pixel lines left blank before sending fax

    ; image. To avoid overlay with David headline.
    ;DefaultFaxPlus = False

    ; Default is False

    ; Valid is True or False

    ; Defines if the TLD should try to establish a FaxPlus connection first.

    ; True is for try FaxPlus before G3 call

    ; False is for no FaxPlus
    ;HandleUnloadEvent = True

    ; Default is True

    ; Valid is True or False

    ; Specifies if the TLD should ask for confirmation if the TLD is to be

    ; unloaded by using the UNLOAD command on the Server Console.

    ; True is for asking for confirmation

    ; False is for unloading without confirmation
    ;MaxTimeActive = 600

    ; Default is 600

    ; Specifies the maximum time for a voice connection (in seconds).
    ;MaxPageSize = 5.242.880

    ; Defines the maximum permissable size of a fax page. If this value is

    ; exeeded reception will be aborted.
    ;Optimized = 1

    ; Default is 1

    ; Valid are values 0 to 2

    ; If Optimized is set to 1, David will create A-Law copies of the played

    ; WAV files, which will be used in future. The advantage is a better

    ; system perfomance.
    ;ProtocolFromEntry = False

    ; Default is False

    ; Valid is True or False

    ; If ProtocolFromEntry is set to True, the CLI instead of the CSID will

    ; be placed within the From field of the receive log
    ;BeepOnRx = False

    ; Default is False

    ; Valid is True or False

    ; Specifies if the server should beep on an incoming call.
    ;FaxTxScript = False

    ; Default is False

    ; Valid is True or False

    ; Specifies if the server will process a fax job by starting the script.
    ;Script=\\SERVERNAME\DAVID\TLD\COMMON\TLD.DCC

    ; Default is \\SERVERNAME\DAVID\TLD\COMMON\TLD.DCC

    ; Specifies the script file that will be used by the TLD.
    ;BusyCharge =

    ; Defines a charge unit that will be charged when the distant station is

    ; busy

    ; Example: BusyCharge = 12
    STATICLINESMSSC = 0193010

    ; Number for outgoing SMS
    STATICLINESMSRECSC = 01930100

    ; Number for incoming SMS
    AlertBeforeReject = FALSE
    DisableFaxPolling = TRUE
    NoScriptProcessing = TRUE
    IHSAutoConfNumber =

    IHSNUMBER =

    IHSHOSTMODEMSN =

    IHSTXNUMBER =

    IHSPASSWORD =

    IHSINTERVAL =

    IHSFROMTO =

    IHSTXNOSASU =

    IHSNOTICETYPE =

    IHSTXNOWAIT =

    IHSDOREPLICATION =

    IHSREPINTERVALL =

    IHSREPARCHIVE =
